产品详情

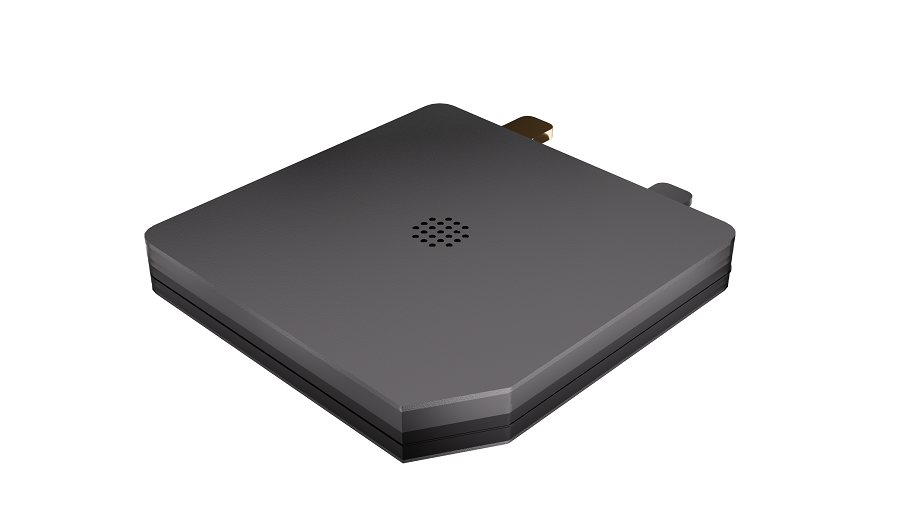

产品外观

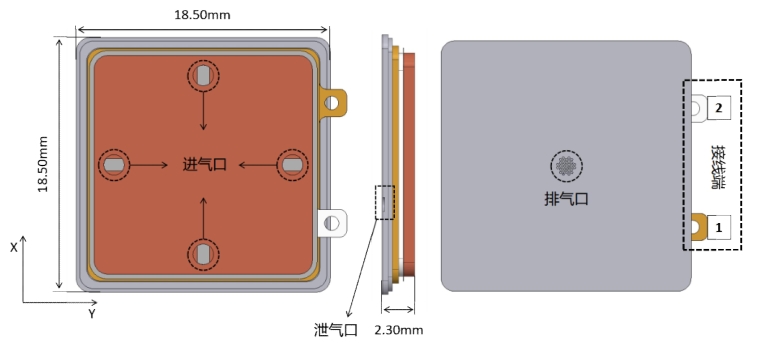

表1-1
项目 | 规格参数 | 备注 |
外部尺寸/公差 | 18.5 ±0.1 mm | 除接线端 |
厚度/公差 | 18.5 ±0.1 mm |
额定值
表2-1
项目 | 规格参数 | 单位 |
工作电压范围 | 10-18 | V |
适用环境温度 | 0-50 | ℃ |
注：
(1)请配套推荐的驱动电路及电压，驱动电压小于10V可能会发生震荡故障。由18V或更高的电压驱动产品可能发生故障或损坏。
(2)泵的性能可能会因自升温而下降，请在其金属表面(进气口一侧）温度小于或等于50℃时使用。
建议用户自主焊接外部线路，推荐使用电烙铁等焊接设备对接线端进行处理，但切忌直接接触产品外壳。
焊接条件：
温度 | ≤ 350℃ |
接触时间 | ≤3s（每个接线端） |
焊接次数 | ≤3(每个接线端） |
注：
请不要弯曲接线端1，同时避免过度弯曲接线端2，将弯曲力保持在终端2.5N以下。
性能
表：3-1额定工作能力
项目 | 规格 | 适用条件 |
自由流速（电压18V） | ≥ 150 ml/min | 环境温度：18至28℃，相对湿度：25%-85%RH，环境压力：大气压 |
静态压力（电压18V） | ≥ 40 KPa |
表：3-2电气性能
项目 | 规格 | 适用条件 |
驱动谐振频率 | 21-24 KHz | 无 |
注：
本文档仅供参考，非正式产品规格文件。因此在订购产品之前，请重新查看并确认正式产品的规格。
典型特征
表：4-1典型性能参数
项目 | 参数 |
自由流动（0 KPa,18V） | 150 ml/min |
消耗功率(自由流动） | 1.0 W |
静态压力（0流量，18V） | 40 KPa |
消耗功率（静态压力） | 1.2 W |
排气时间 | ≤ 15s |
驱动谐振頻率 | 22.5 KHz |
注：
(1)上表数据为典型性能参数值，仅供参考，精确参数值以实际产品为准。
(2)排气时间定义为与100cc密闭腔体空间连接的产品从额定工作状态断电后，压力从35 KPa下降到2KPa的时间。
测试结果
下述测试结果仅为实验阶段结果，可能与实际使用时存在一定出入，不保证数据完全准确。
表：5-1物理性能测试
项目 | 测试方案 | 数量 | 结果 |
震动 | 对产品视图中（+X/Y/Z）3个方向各施加较大振幅1.5mm、振动频率10-55Hz的振动， 单次测试持续时间5min，共计24次。 | 全检 | 合格 |
冲击 | 对产品视图中（±X/Y/Z）6个面施加100G（100倍重力加速度）的冲击，每个面3次。 | 全检 | 合格 |
自由落体 | 产品从30cm高处自由落体至木地板，共3次。 | 全检 | 合格 |
接线端强度|持续 | （1）拉伸用2.5N的力，水平方向(+X)拉伸接线端2，持续10s。 （2）弯曲垂直（±Z）弯曲接线端2，持续3s | 全检 | 合格 |
判断条件：
经上述测试，表3-1和表3-2所展示的产品性能参数变化15%。
表：5-2极端工况测试
性能测试条件 | 数量 | 结果 | 工况 |
寒冷 | 产品先在低温（-40±2℃）下静止500h，后在自然状态下静置2h后测量。 | 全检 | 合格 |
干热 | 产品先在高温（+70±2℃，65.5%RH）下静止500h，后在自然状态下静置2h后测量。 | 全检 | 合格 |
湿度 | 产品在潮湿环境（95±5%RH,+55±2℃）静止500h,后在自然条件下放置2h后测量。 | 全检 | 合格 |
热冲击试验 | 测试温度-25±3℃和60±2℃交替进行，测试时间各30min，循环500次后在自然状态下静置2小时后测量。 | 全检 | 合格 |
判断条件：
经上述测试，表3-1和表3-2所展示的产品性能参数变化S15%。
表：5-3连续工作测试
项目 | 测试条件 | 数量 | 结果 |
连续工作测试1 | 驱动电压：16.5V 驱动模式：压力模式(封闭空间） 工作时间：500h 环境温度：常温 | 全检 | 合格 |
连续工作测试2 | 驱动电压：16.5V 驱动模式：流动模式(开放空间) 工作时间：500h 环境温度：常温 | 全检 | 合格 |
判断条件：
经上述测试，表3-1和表3-2所展示的产品性能参数变化S15%
产品应用的局限性
本产品是为应用于普通电子设备（AV设备、OA设备、电信等）而设计和生产的。
如果产品要用于下列应用中需要极高可靠性的设备，应事先与我司员工协商，如：
(1)飞机配套设备
(2)航空航天设备
(3)海底设备
(4)电厂控制设备
(5)医疗设备
(6)运输设备(车辆、火车、船舶等
(7)交通信号设备
(8)防灾/犯罪预防设备
(9)数据访问设备
(10)故障或操作错误可能危及人的生命财产安全的设备
(11)与发生严重损害有关的设备及应用
(12)与上述应用类似的复杂性和(或)可靠性要求的设备及应用
产品失效与安全
如果产品故障可能导致严重的损害，包括对生命及财产的损害，必须采取足够措施保障使用安全，具体内容如下。
(1）安装保护电路或其他保护装置以提高系统安全性
(2)在单电路故障的情况下加装额外必要的电路
使用说明
本公司对产品与您的设备连接问题不承担任何责任。
由于本产品吸排空气，空气中的污染物和灰尘容易在泵内积聚，影响运行时间。请在清洁的环境中使用本产品，或使用过滤器去除至少亚微米级的污染物，以防止颗粒和灰尘进入。需要注意的是，使用过滤器并不能保证产品的性能不衰减，我司对这些问题不承担任何责任。
(1)请不要用手触摸产品组件
(2)在操作过程中对产品施加负载可能会导致性能下降或产生噪音
(3)在需要推动产品中心时不要施加超过10N大小的负荷
(4)不要弯曲接线端1，防止产品损坏
(5)请不要在有冷凝水的环境下使用本产品
(6)当本产品与容积≤10cc的容器连接，在停止驱动时可能出现噪音，为正常现象
(7)请注意保护操作电路免受电压波动冲击的影响
(8)不要在产品上施加直流电压或超过100mA的电流
(9)不要清洗产品
(10)外观有划痕或污点不影响性能
(11)请采取合理的静电防护措施
存储事项
(1)请将产品存放在温度（-10至+40℃）/湿度（10至85%RH）稳定的房间。并避免在温度变化较大的地方存放。
(2)在未开封的情况下，产品的保质期为交货后6个月。请在交货后6个月内使用这些产品。如果您长期储存产品(超过6个月)请谨慎使用，因为产品的焊接性可能会下降或生锈。
(3)请不要将产品存放在化学环境中（酸、碱、基地、有机气体、硫化物等），因为在化学环境中存放，产品的质量或焊接能力会下降。
(4)请不要把产品直接放在地板上，同时避免潮湿或有灰尘的地方。
(5)请不要将产品存放在例如潮湿温升、阳光直射或有振动的地方。
(6)请在打开包装后立即使用产品，因为产品的性能可能会下降。
(7)谨防跌落造成陶瓷元件的破损。
注意事项
(1)当本产品安装在您的产品上时，请确保规格已进行评估和确认。
(2)产品规格可能发生变化，或者部分产品可能停产，恕不提前通知。
(3)本文档仅供参考而非正式规格文件，因此在订购该产品之前，请审查确认。
